GT-Box - Универсальный адаптер (Обсуждение)

[MusicRabbit Модератор Активный Участник]

В данной теме можно задать любой вопрос касательно GT-Box
Инструкция по работе с платой:

Пожалуйста, войдите или зарегистрируйтесь , чтобы просмотреть скрытый текст.



[MarsTec Калибровщик Активный Участник]

В данной теме можно задать любой вопрос касательно GT-Box

Добрый вечер, Коммутация сигналов GPT для работы PCM-Flasher и Combiloader совместно с адаптерами Dialink и Scanmatik 2 , есть gpt генератор я правильно понял?



[MusicRabbit Модератор Активный Участник]

Добрый вечер, Коммутация сигналов GPT для работы PCM-Flasher и Combiloader совместно с адаптерами Dialink и Scanmatik 2 , есть gpt генератор я правильно понял?

Добрый день. Генератора нет. Для генерации сигнала gpt используется Dialink или сканматик2. Коммутация сигналов нужна для того, что бы на разьем ДБ-15 Ктаг вывести в пины 12 и 3 сигнал gpt1 и gpt2 с разъема обд с пинов 1-2 (режим сканматик) либо 15-7 (режим Dialink)



[HAYM Участник]

Я запутался. Это альтернатива павербоксу? В чем преимущество? Есть примеры работы?



[MusicRabbit Модератор Активный Участник]

Я запутался. Это альтернатива павербоксу? В чем преимущество? Есть примеры работы?

Если грубо сравнить, то это Chipsoft OBD2 Breakout Box, PowerBox for pcmflasher и Универсальный кабель для Combiloader в одном устройстве т.к. по функционалу на 95% заменяет эти 3 разных устройства с небольшими отличиями. Например, нет uart и генератора gpt как у powerbox, но слишком редко используется и привело бы к лишнему усложнению. По сравнению с Breakout Box наше устройство имеет только один разъем дб-9.
Какие примеры использования интересуют? Подключение к конкретным блокам? или конфигурация под разные программы?



[KIRO-RUSLAN Участник]

Всем привет! Т.е он заменить поурбокс для PCM-Flasher ? Будет ли работать с 71 модулем?



[HAYM Участник]

Какие примеры использования интересуют? Подключение к конкретным блокам? или конфигурация под разные программы?

Да, пожалуйста. Примеры подключения. Есть примеры как конкретно он упрощает работу с блоками и совмещает в себе функции нескольких отдельных устройств? К нему есть/будет мануал подключения под конкретные блоки и программаторы?



[MusicRabbit Модератор Активный Участник]

Всем привет! Т.е он заменить поурбокс для PCM-Flasher ? Будет ли работать с 71 модулем?

Добрый день! Да, способен заменить. Да, прекрасно работает с 71 модулем



[MusicRabbit Модератор Активный Участник]

К нему есть/будет мануал подключения под конкретные блоки и программаторы?

Под блоки нет. В плане подключения к блокам ничем не отличается от других подобных устройств. Стандартные выходы +12, gnd, canH, canL, gpt и т.д. Поэтому пользователю придется самостоятельно искать распиновку блоков.
Инструкция под конфигурацию платы для работы с разными загрузчиками есть, пока не до конца готова и будет чуть позже добавлена.

Есть примеры как конкретно он упрощает работу с блоками

Упрощает работу так же, как и любое другое подобное устройство. Разница лишь в поддержке программ и адаптеров. С одной стороны подключение j2534\Combiloader\kline адаптер\can-hacker\iprog\els27 и т.д., а с другой стороны выходы к которым подключаются шнуры для соединения с блоками.

Есть примеры как конкретно он <-> совмещает в себе функции нескольких отдельных устройств?

Взаимодействие с флешерами будет полностью описано в инструкции.



[Амывсеждем Участник]

Здравствуйте отправить в Казахстан получится,?



[MusicRabbit Модератор Активный Участник]

Здравствуйте отправить в Казахстан получится,?

Добрый день! Почта отправит, я думаю. Напишите в ЛС адрес, я с рассчитаю стоимость доставки



[Vozhd Активный Участник]

Взаимодействие с флешерами будет полностью описано в инструкции.

инструкция не появилась?(хочу ознакомиться) есть необходимость купить подобный девайс, но есть альтернатива и хотелось бы сравнить приборы. в чем преимущество и как работает с 77 модулем РСМ?



[MusicRabbit Модератор Активный Участник]

инструкция не появилась?(хочу ознакомиться) есть необходимость купить подобный девайс, но есть альтернатива и хотелось бы сравнить приборы. в чем преимущество и как работает с 77 модулем РСМ?

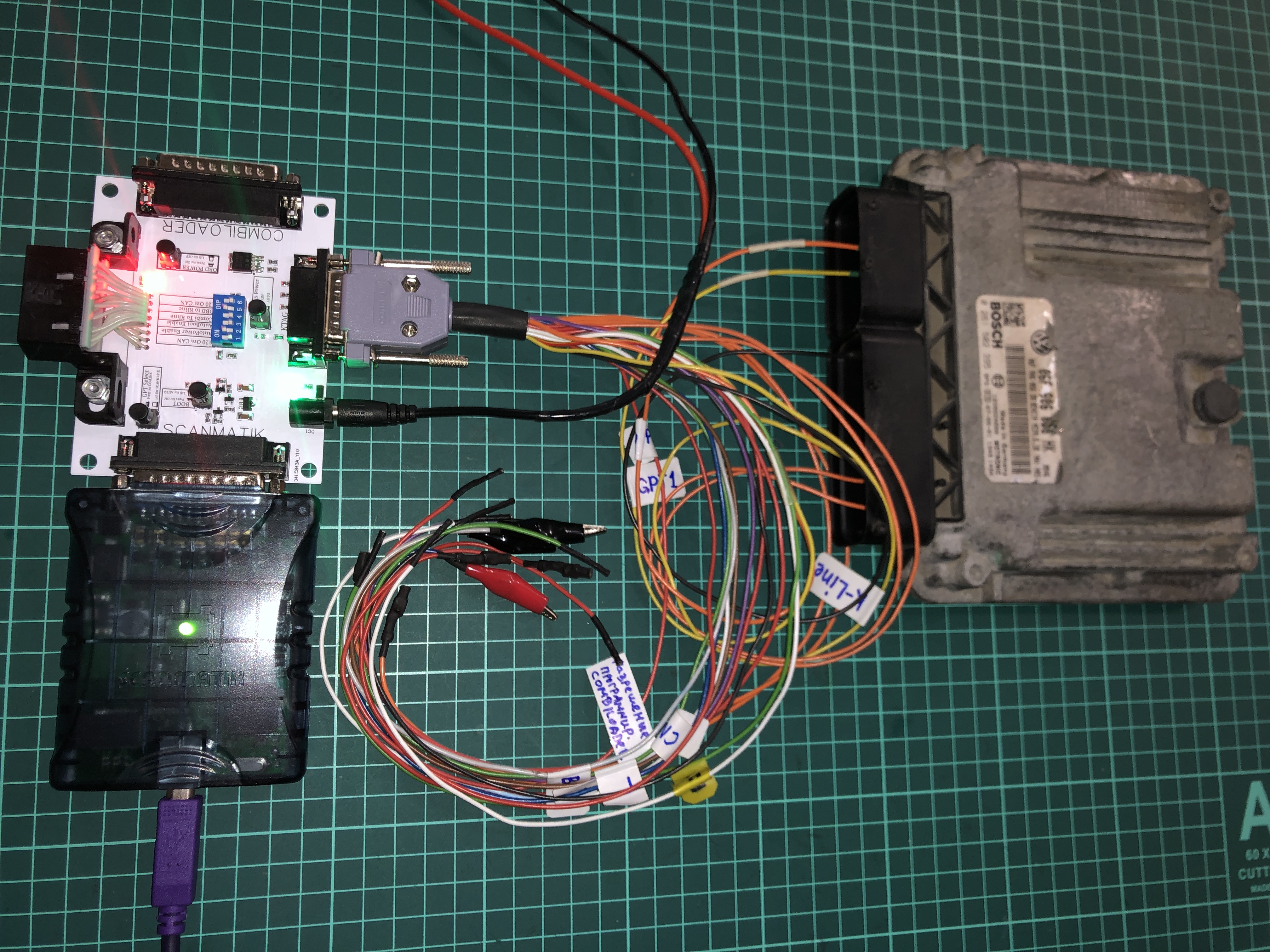

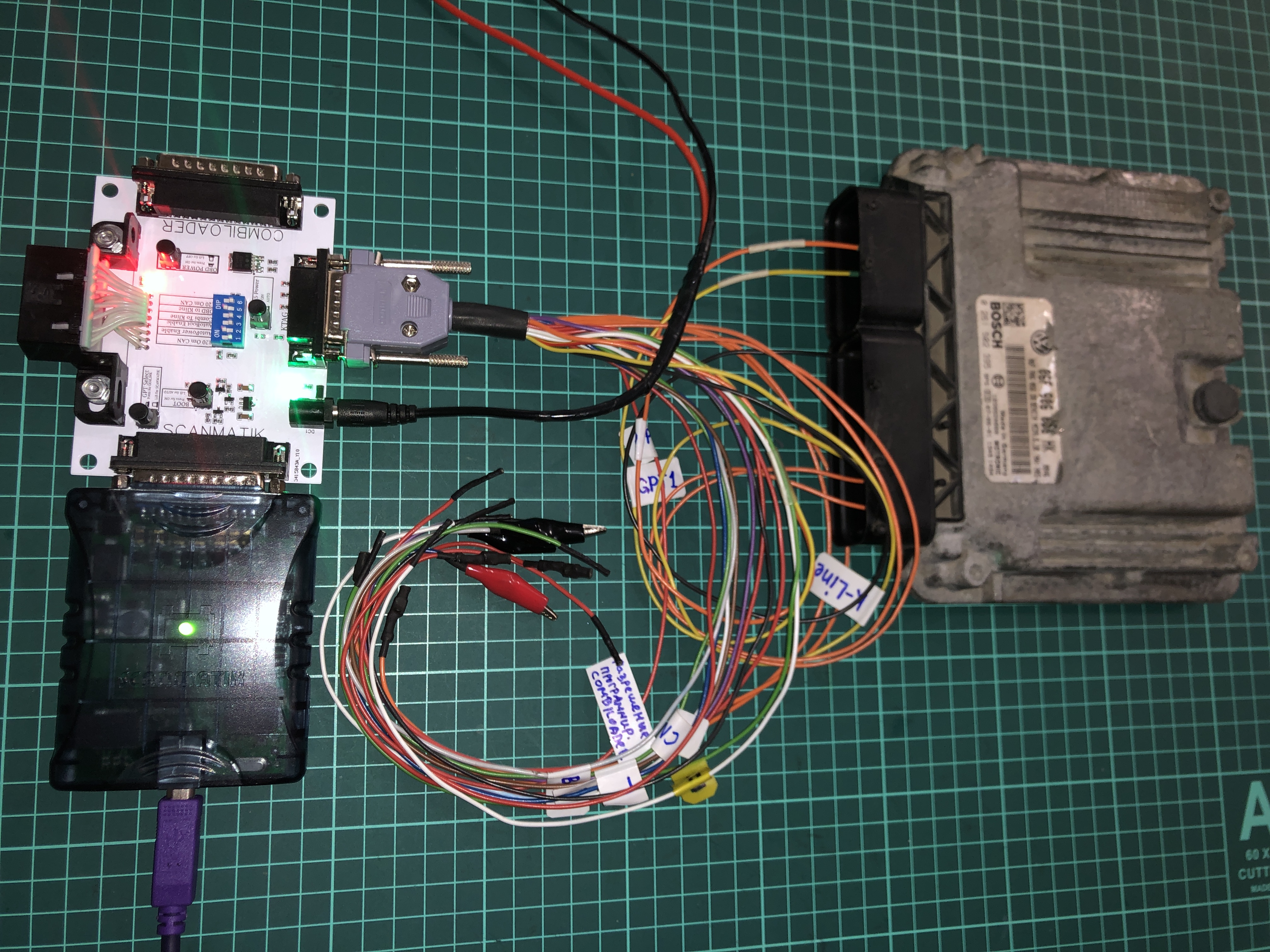

инструкцию добавлю сегодня. На фото у вас плата от @serdgp, у gtbox функционал чуть выше



[Vozhd Активный Участник]

Хорошо, что добавите. А в чем он чуть "выше"? Есть описание разницы? Цена же тоже разная у них . Вот и выбираю.



[MusicRabbit Модератор Активный Участник]

Хорошо, что добавите. А в чем он чуть "выше"? Есть описание разницы? Цена же тоже разная у них . Вот и выбираю.

У платы от @serdgp вход обд, сканматик (отличие от обд подключения возможность вывода аукс на разъем ктаг), комбик. Выход на шнур ктаг
У gtbox вход обд, комбик. Выход дб-9 (чипсофт), Гребёнка (как у чипсофт), ктаг, моторлоадер.
Совместимость по модулям загрузчиков полная у обоих. Отличия в количестве входов/выходов => разное количество одновременно подключенных устройств



[Vozhd Активный Участник]

инструкцию, так не выложили?



[MusicRabbit Модератор Активный Участник]

инструкцию, так не выложили?

Ох, прошу прощения. Вчера на работе завис до 2х часов, приехал домой и почти сразу уснул. А утром вылетело с головы. Добавил в первый пост



[MusicRabbit Модератор Активный Участник]

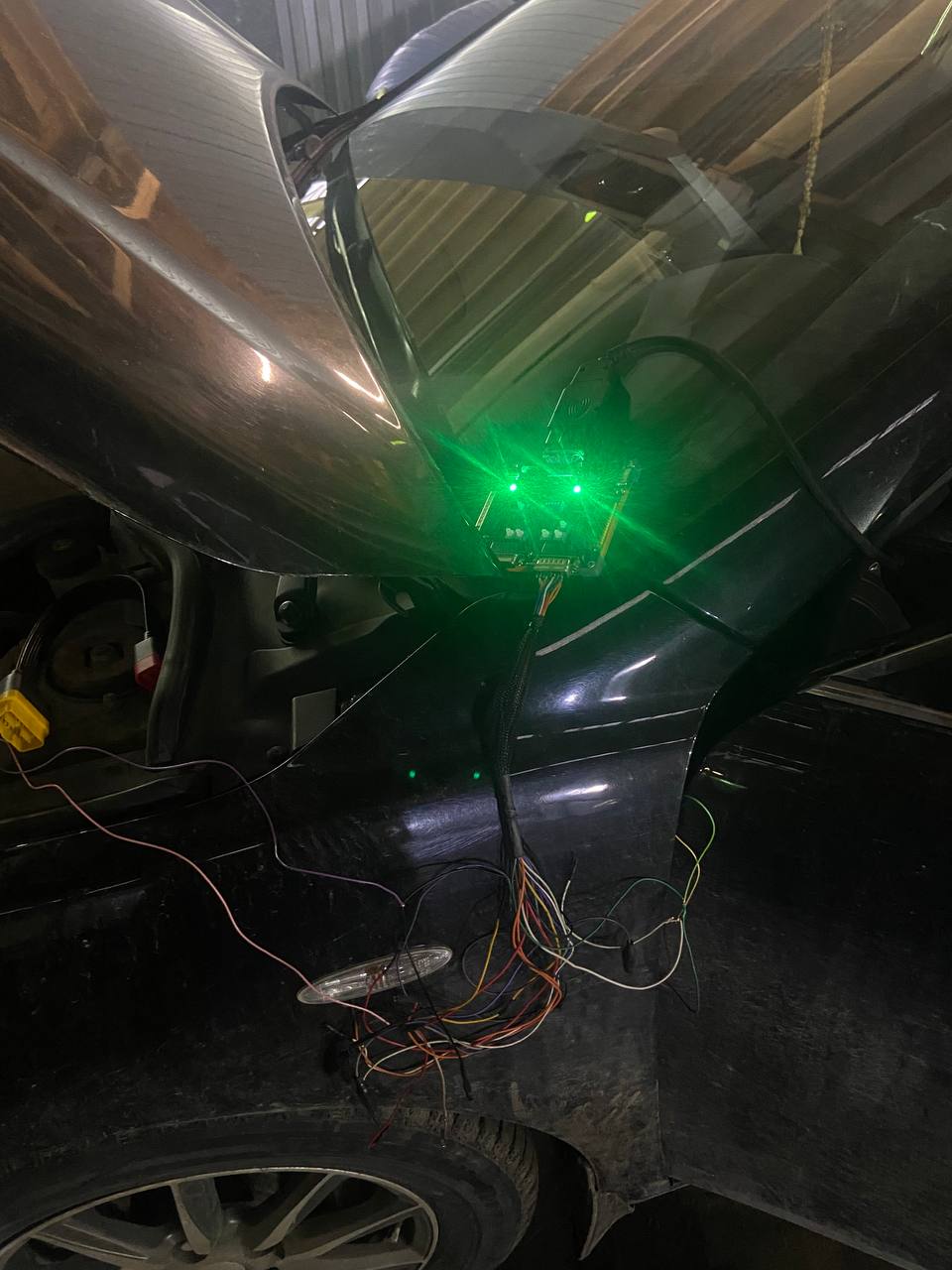

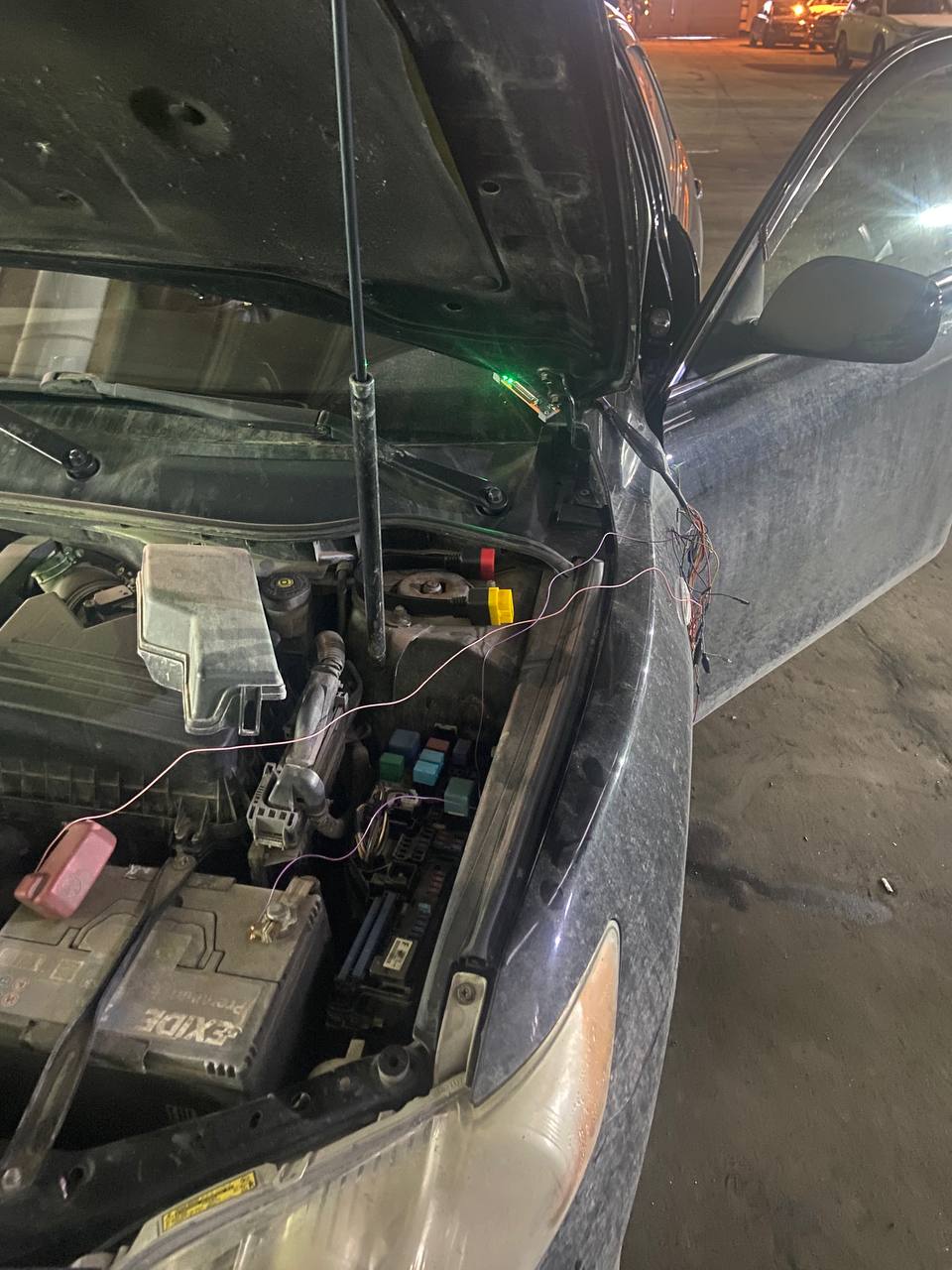

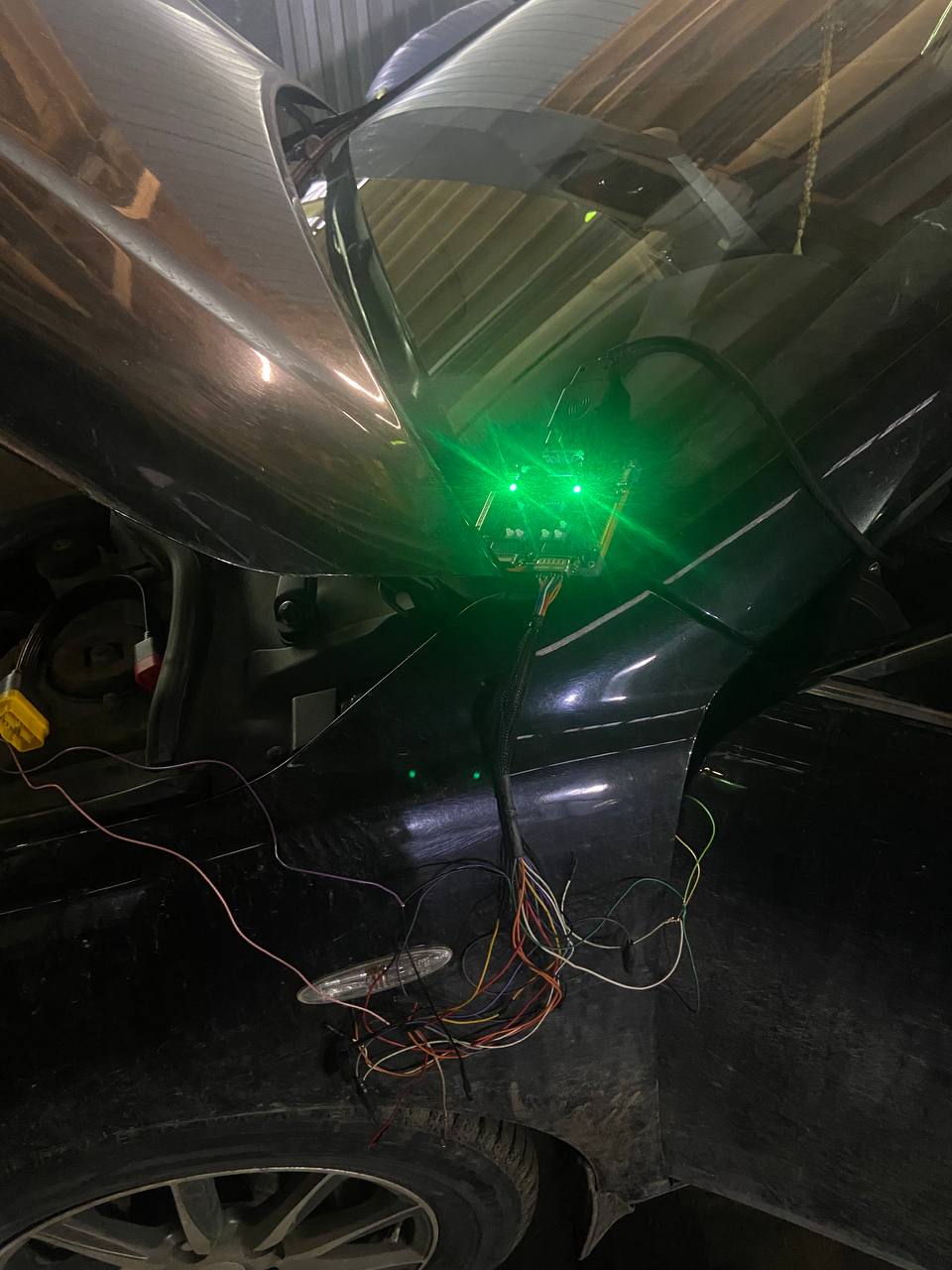

Применение gtbox возможно не только на столе, но и в авто )) старая Камри с отрезанным разъемом обд. Подключение к проводам кан, диагностика и чип



[Maloy_124rus Активный Участник]

Применение gtbox возможно не только на столе, но и в авто )) старая Камри с отрезанным разъемом обд. Подключение к проводам кан, диагностика и чип

Классная штука может повезет и выиграю такую в новогоднюю акцию!))



[MusicRabbit Модератор Активный Участник]

Классная штука может повезет и выиграю такую в новогоднюю акцию!))

Желаю удачи! )
